Ошибки Sinumerik 840D: полный разбор кодов и как их читать
Система ЧПУ Siemens Sinumerik 840D выводит ошибки в виде числового кода и короткого текстового пояснения на экране панели оператора. Проблема в том, что за одинаковыми на первый взгляд четырёх- или пятизначными номерами скрываются совершенно разные подсистемы: NCK (Numerical Control Kernel — вычислительное ядро ЧПУ), PLC (программируемый логический контроллер), привод оси или интерфейс HMI (человеко-машинный интерфейс, панель оператора). Если читать код «на глаз», легко потратить час на поиск неисправности не там, где она находится. В этой статье разбираем структуру номеров ошибок Sinumerik 840D, диапазоны кодов по подсистемам и порядок действий, который сокращает диагностику до 10–15 минут.
- Как устроена диагностика Sinumerik 840D
- Структура номера ошибки: из чего он складывается
- Диапазоны кодов по подсистемам
- Ошибки приводов и осей
- Ошибки PLC, NCK и панели оператора
- Алгоритм действий при появлении ошибки
- Типичные ошибки при диагностике
Как устроена диагностика Sinumerik 840D
Sinumerik 840D — это распределённая система: вычислительное ядро NCK отвечает за интерполяцию и обработку G-кода, PLC обрабатывает логику станка (концевые выключатели, блокировки, циклы смены инструмента), а сервоприводы приводов подачи и шпинделя формируют собственные диагностические сообщения. Все три источника выводят коды на общий экран HMI, но структура и диапазоны номеров у них разные. Поэтому первый шаг при любой ошибке — определить, из какой подсистемы пришло сообщение, и только потом читать текст расшифровки.
Экран ошибок на панели оператора обычно показывает одновременно несколько активных кодов — общесистемные тревоги (Alarm) и предупреждения (Message). Alarm блокирует движение или обработку до подтверждения оператором, Message носит информационный характер и может сняться сам после устранения условия. Разграничение этих двух типов важно: попытка «сбросить» аппаратную тревогу кнопкой без устранения причины обычно приводит к повторному появлению того же кода через несколько секунд.
Структура номера ошибки: из чего он складывается
Номер ошибки Sinumerik 840D — это не случайное число, а адрес внутри таблицы диагностики контроллера. Общий принцип такой:
- первые одна–две цифры номера указывают на подсистему-источник (NCK, канал, ось, PLC, HMI);
- оставшиеся цифры — порядковый номер конкретного события внутри этой подсистемы;
- к номеру часто прилагаются параметры в квадратных или круглых скобках — номер оси, номер канала или значение, вызвавшее ошибку;
- текстовая расшифровка на экране краткая и рассчитана на специалиста, знакомого со структурой параметров станка — без справочника Siemens она часто малоинформативна.
Точные диапазоны номеров зависят от версии программного обеспечения NCU (Numerical Control Unit) и от того, какие пользовательские тревоги добавил интегратор станка при пусконаладке. Поэтому конкретные числа ниже стоит воспринимать как ориентир, а точное соответствие — уточнять по документации на ваш станок и версию Sinumerik.
Диапазоны кодов по подсистемам
На практике для быстрой первичной оценки достаточно понимать, к какой крупной группе относится код. Ниже — обобщённая раскладка, которая совпадает у большинства станков на Sinumerik 840D/840D sl, но её нужно сверять с конкретной документацией:
| Диапазон (ориентировочно) | Подсистема | Типичный характер неисправности |
|---|---|---|
| 1xxx–3xxx | NCK, общесистемные | Ошибки конфигурации, лицензий, загрузки данных ЧПУ |
| 4xxx–6xxx | Канал / интерполяция | Ошибки программы обработки, синтаксис G-кода, превышение хода |
| 2ххxx–3ххxx | Ось / привод подачи и шпинделя | Ошибки энкодера, перегрев, потеря позиции, срыв слежения |
| 1хххх (PLC-диапазон) | PLC, пользовательские тревоги станка | Блокировки дверей, циклы смены инструмента, концевые выключатели |
| Отдельные текстовые коды HMI | Панель оператора / дисплей | Обрыв связи с панелью, отказ клавиатуры, чёрный экран |
Если код не находится ни в одной из известных таблиц — это почти всегда пользовательская тревога, заведённая интегратором станка через PLC. Её текст и логику срабатывания нужно искать в электрической схеме или программе PLC конкретного станка, а не в общем справочнике Siemens.
Ошибки приводов и осей
Эта группа кодов — самая частая причина остановки станка в процессе обработки. Типичные сценарии:
- потеря обратной связи по положению — обрыв кабеля энкодера, севшая батарея абсолютного энкодера, загрязнение измерительной шкалы;
- срыв слежения (Following error) — механический люфт ШВП (шарико-винтовая передача), заклинивание оси, неверные параметры регулятора;
- перегрев привода или двигателя — забитые фильтры охлаждения, деградация обмоток, завышенная нагрузка;
- потеря нуля оси после включения — неисправность референтной метки или самого энкодера.
При такой ошибке первым делом смотрят номер оси в скобках рядом с кодом — он точно указывает, какой сервопривод и какой двигатель диагностировать, вместо того чтобы проверять всё оборудование подряд. Плата управления сервоприводом — типичный узел, который заменяют при подтверждённом аппаратном отказе усилителя:
Применяется при диагностированном отказе цепей управления сервоусилителем — замена уместна после подтверждения аппаратной неисправности, а не только по коду ошибки.
Ошибки PLC, NCK и панели оператора
Вторая по частоте группа — ошибки логики станка (PLC) и интерфейса оператора. Здесь код не всегда указывает на конкретный узел напрямую, зато почти всегда сопровождается текстом на языке, заданном при пусконаладке, что облегчает первичную интерпретацию:
- тревоги дверей, ограждений, блокировок safety — чаще всего механическая причина (не закрыта дверь, залипание концевика), а не отказ электроники;
- ошибки смены инструмента — несовпадение позиции магазина, отказ датчика захвата;
- отказ клавиатуры или сенсорной панели — износ мембраны, обрыв шлейфа, окисление контактов;
- чёрный экран или зависание HMI без кода ошибки — обычно связано с отказом самого дисплея или модуля ввода-вывода, а не с программной ошибкой.
Если проблема физически проявляется на панели оператора — не откликаются клавиши, пропадает изображение, символы «плывут» — логично сразу проверить исправность самого узла управления, а не искать программную причину. Ниже — типовые компоненты, которые применяются при замене на Sinumerik 840D/840C:
Заменяется при механическом износе клавиш, залипании или отсутствии отклика на панели оператора Sinumerik 840D.
Устанавливается при деградации подсветки, пропадании изображения или «чёрном экране» без сопутствующих кодов ошибок NCK и PLC.
Алгоритм действий при появлении ошибки
Чтобы не тратить время на перебор гипотез, диагностику по коду ошибки Sinumerik 840D удобно выстраивать по фиксированной последовательности шагов:
- Зафиксировать полный номер ошибки и все параметры в скобках — номер оси, канала, значение.
- Определить подсистему-источник по диапазону номера (см. таблицу выше) или по разделу диагностики HMI, где сгруппированы активные тревоги.
- Проверить, это Alarm (блокирует работу) или Message (информационное) — от этого зависит, нужно ли останавливать обработку сразу.
- Посмотреть текстовую расшифровку и сверить её с документацией на конкретную версию NCU — текст может отличаться между поколениями Sinumerik 840D и 840D sl.
- Если код относится к оси или приводу — провести проверку соответствующего серводвигателя и обратной связи отдельно, до перезапуска станка.
- Если ошибка воспроизводится после сброса — переходить к более глубокой диагностике: анализу журналов PLC, проверке кабельных соединений, при необходимости — замене аппаратного узла.

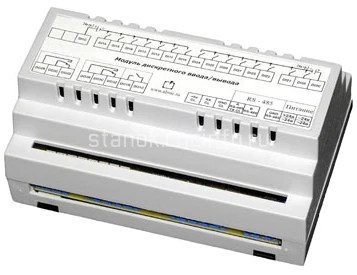

Для повторяющихся ошибок ввода-вывода полезно проверить исправность модулей дискретного ввода-вывода, через которые PLC получает сигналы от концевых выключателей и датчиков станка.
Отказ модуля приводит к «зависанию» показаний концевиков и датчиков и косвенно вызывает ошибки PLC, не связанные напрямую с приводами.
Типичные ошибки при диагностике
На практике при работе с кодами Sinumerik 840D повторяются несколько одинаковых ошибок:
- Игнорирование параметров в скобках. Номер оси или канала рядом с кодом — это готовая адресная информация, без неё диагностика превращается в перебор всего оборудования станка.
- Сброс тревоги без анализа причины. Аппаратные Alarm-коды снимаются кнопкой, но условие срабатывания остаётся — ошибка возвращается при следующей нагрузке на ось или привод.
- Смешивание диапазонов версий ПО. Один и тот же номер в 840D и 840D sl может относиться к разным событиям — документацию нужно брать под конкретную версию NCU.
- Поиск программной причины при явном аппаратном отказе. Если клавиатура не откликается физически или экран не включается — это не программная ошибка, а неисправность конкретного узла управления.
- Отсутствие фиксации истории ошибок. Диагностический журнал HMI хранит последовательность событий — повторяющийся код перед остановкой станка часто указывает на первопричину точнее, чем финальная тревога.
FAQ: частые вопросы
Где посмотреть полный список активных ошибок на Sinumerik 840D?
В разделе диагностики HMI (обычно клавиша «Alarm» или соответствующая экранная клавиша) отображаются все текущие Alarm и Message с номерами и параметрами. Там же доступна история сработавших ранее тревог.
Почему один и тот же код ошибки в документации и на экране станка описан по-разному?
Тексты расшифровки зависят от версии программного обеспечения NCU и от локализации, заданной при пусконаладке. Уточняйте соответствие по документации именно на вашу версию Sinumerik 840D.
Можно ли просто сбросить ошибку и продолжить работу?
Для информационных сообщений (Message) это допустимо, если условие срабатывания уже неактуально. Для блокирующих тревог (Alarm) сброс без устранения причины обычно приводит к повторному появлению того же кода.
Что делать, если ошибка не находится ни в одном справочнике Siemens?
Скорее всего это пользовательская тревога, заведённая интегратором станка через PLC. Её логику и текст нужно искать в электрической схеме или программе PLC конкретного оборудования.
Как отличить программную ошибку от аппаратного отказа панели оператора?
Если проблема проявляется физически — нет отклика клавиш, пропадает изображение, экран мигает без вывода кода — это признак аппаратной неисправности дисплея или клавиатуры, а не программной ошибки NCK.
Заключение
Код ошибки Sinumerik 840D — это адрес в структуре диагностики контроллера, а не случайный набор цифр. Понимание того, из какого диапазона пришёл номер — NCK, канал, ось, PLC или HMI — сразу сужает круг подозреваемых узлов и экономит время на устранение неисправности. Точные диапазоны и тексты расшифровки при этом всегда стоит сверять с документацией на конкретную версию NCU вашего станка, поскольку у интеграторов встречаются собственные пользовательские тревоги.
Если код ошибки повторяется, а причина не очевидна по документации, специалисты ООО «Эффективное производство» помогут с диагностикой конкретной подсистемы Sinumerik 840D и подбором совместимых комплектующих — от панелей оператора до плат управления сервоприводом.
