Где скачать паспорт и даташит Renishaw XR20-W?

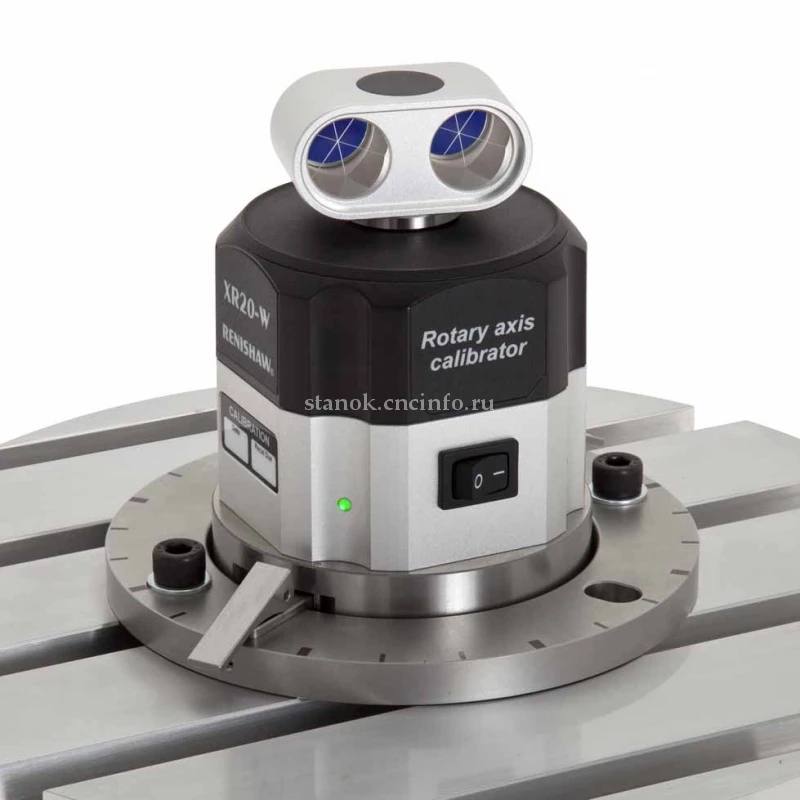

Renishaw XR20-W — беспроводной калибратор поворотных осей станков с ЧПУ и координатно-измерительных машин. Работает совместно с лазерной системой Renishaw XL-80 и измеряет точность углового позиционирования поворотных столов, делительных головок и осей A/B/C.
Преимущества XR20-W
Главное достоинство — отсутствие кабеля между калибратором и системой сбора данных. Он не мешает вращению оси и не накручивается на оснастку, поэтому за один цикл можно проверить полный оборот в обоих направлениях. Калибратор устанавливается на стол как обычный груз, без разборки узла, а результаты используются для построения таблицы компенсации угловых ошибок. Раньше выпускалось и проводное исполнение XR20; XR20-W пришло ему на смену. Измерения выполняют по методикам ISO 230-2 и аналогичным — какие именно поддерживает ПО, уточняйте в документации производителя. Для проверки линейных осей и прямолинейности применяют другие компоненты комплекта XL-80, описанные в статье об интерферометре XL-80.
Технические характеристики XR20-W
| Параметр | Значение |
|---|---|
| Тип | Калибратор поворотных осей (угловой интерферометр с вращающейся оптикой) |
| Назначение | Измерение точности позиционирования и повторяемости поворотных осей |
| Связь | Беспроводная, без кабеля к системе сбора данных |
| Совместимость | Лазерная система Renishaw XL-80 и ПО Renishaw для калибровки |
| Исполнения | XR20-W (беспроводное); ранее — проводное XR20 |
| Точность, диапазон и время автономной работы | См. даташит производителя — значения зависят от комплектации и условий измерения |
Где купить оригинальный XR20-W?
Оригинальный калибратор XR20-W поставляет «Эффективное производство» (cnc360.ru). На оборудование действует гарантия 12 месяцев, к нему прилагается документация, а инженеры помогут проверить совместимость с вашей системой XL-80 и подобрать недостающие компоненты. Другие измерительные системы смотрите в разделе «Контроль процесса производства».
Беспроводной калибратор для проверки углового позиционирования поворотных осей станков и КИМ в связке с лазерной системой XL-80.
Какое исполнение XR20-W выбрать
Для новых проектов выбирайте беспроводной XR20-W: он удобнее на практике и совместим с актуальным ПО. Проводное XR20 имеет смысл, только если вы расширяете уже работающий комплект и нужна полная идентичность оборудования. Перед заказом убедитесь, что у вас есть или будет лазерная система XL-80 — сам по себе калибратор без неё не работает. Если нужна быстрая проверка геометрии вращения без интерферометра, обратите внимание на ballbar QC20-W, а как выбрать между ними, описано в сравнении XL-80 и ballbar.
Частые вопросы
- Для чего нужен Renishaw XR20-W?
- Для измерения точности углового позиционирования и повторяемости поворотных осей станков и КИМ. По результатам строят таблицу компенсации угловых ошибок.
- Можно ли использовать XR20-W без лазера XL-80?
- Нет. Калибратор работает в составе лазерной системы Renishaw XL-80 и её программного обеспечения, отдельно он не применяется.
- Чем XR20-W отличается от проводного XR20?
- XR20-W передаёт данные по беспроводной связи, поэтому кабель не ограничивает вращение оси. Проводное исполнение XR20 выпускалось ранее.
- Где найти точные характеристики XR20-W?
- В даташите и руководстве производителя. Точность, диапазон и время автономной работы зависят от комплектации, поэтому сверяйте их по документации на конкретную поставку.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw XR20-W на сайте «Эффективное производство».
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
