Где скачать паспорт и даташит Renishaw XM-60?

Renishaw XM-60 — многоосевой лазерный калибратор, который за одну установку измеряет шесть степеней свободы линейной оси станка с ЧПУ или координатно-измерительной машины. Он относится к оборудованию для контроля точности и применяется при приёмке станка, периодической проверке и подготовке данных для компенсации погрешностей.

Преимущества XM-60

Главное отличие XM-60 от классического интерферометра — один проход по оси вместо нескольких. Раньше линейное позиционирование, прямолинейность, углы и крен проверяли отдельными установками с разной оптикой. XM-60 собирает эти данные за один цикл, что сокращает простой станка и исключает ошибки при переустановке оптики. Особенно заметен выигрыш при измерении крена (поворота вокруг оси перемещения): классическими методами он измеряется сложнее остальных параметров. Для измерения используется оптоволоконная связь, поэтому на подвижной части оси нет электрических кабелей. Комплект работает совместно с лазерной системой Renishaw XL-80, а результаты можно использовать для построения таблиц компенсации в системе ЧПУ. Если вам нужна проверка не одной оси, а круговой интерполяции, посмотрите также Ballbar QC20-W.

Технические характеристики XM-60

Параметр	Значение
Тип изделия	Многоосевой лазерный калибратор
Измеряемые параметры	Линейное позиционирование, прямолинейность в двух плоскостях (вертикальная и горизонтальная), наклон (pitch), рыскание (yaw), крен (roll)
Принцип измерения	Лазерная интерферометрия с оптоволоконной передачей сигнала на приёмник
Совместимость	Лазерная система Renishaw XL-80, программное обеспечение Renishaw для сбора данных и анализа
Артикул	A-5312-0001
Назначение	Приёмка и периодическая проверка станков с ЧПУ и КИМ, калибровка и компенсация геометрии осей
Диапазон и точность	Зависят от конфигурации комплекта — уточняйте по даташиту и руководству Renishaw

Где купить оригинальный XM-60?

Компания «Эффективное производство» поставляет оборудование Renishaw для станков с ЧПУ и измерительных систем. На XM-60 действует гарантия 12 месяцев, к поставке прилагается документация, а инженеры помогут подобрать комплект под вашу задачу. Позицию можно найти в разделе «Контроль процессов в производстве».

Контроль процессов · Калибровка станков

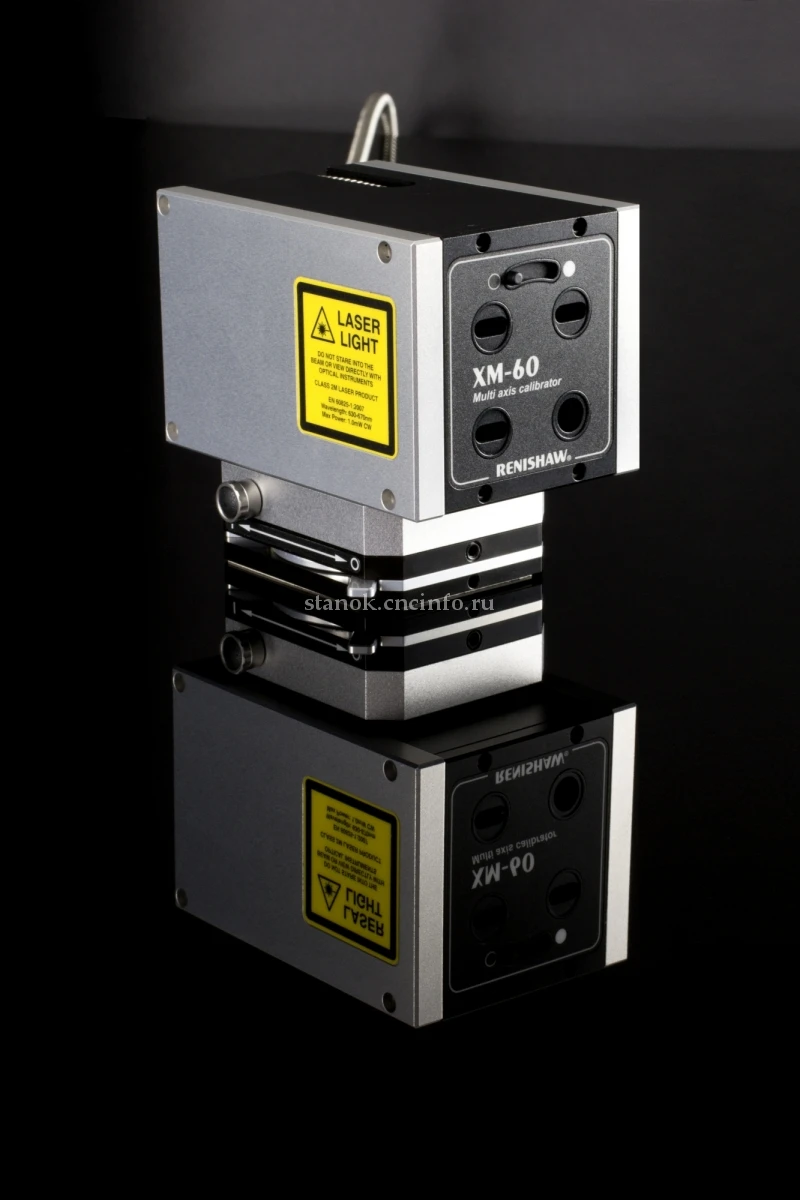

XM-60 многоосевой калибратор RENISHAW

A-5312-0001

Лазерный калибратор для измерения шести степеней свободы линейной оси за одну установку. Применяется при приёмке, диагностике и компенсации геометрии станка.

Тип многоосевой калибратор Производитель Renishaw

Цена по запросу Смотреть в каталоге →

Какое исполнение XM-60 выбрать

XM-60 используется не сам по себе, а как часть лазерной системы, поэтому выбор начинается с состава комплекта: нужен ли вам полный набор оптики и штативов, или у вас уже есть XL-80 и требуется только расширить его возможности. Далее учитывайте длину измеряемой оси, габариты станка и способ крепления оптики — эти параметры определяют диапазон измерений и аксессуары. Если задача ограничивается только линейным позиционированием, возможно, достаточно XL-80; если нужна полная картина геометрии оси, включая углы и прямолинейность, имеет смысл XM-60. Для общей проверки точности станка рассмотрите также услугу проверки и повышения точности станков.

Поставка и подбор. Сообщите модель станка, число и длину осей, а также какое оборудование Renishaw у вас уже есть — мы подберём комплект и аксессуары к XM-60 и подтвердим совместимость до заказа. Renishaw в каталоге cnc360 →

Частые вопросы

Для чего нужен Renishaw XM-60?: Для измерения геометрии линейной оси станка с ЧПУ или КИМ: позиционирования, прямолинейности, наклона, рыскания и крена. Данные используют при приёмке, диагностике и построении компенсации погрешностей.
Чем XM-60 отличается от XL-80?: XL-80 — лазерный интерферометр, который в базовой конфигурации измеряет линейное позиционирование и другие параметры при смене оптики. XM-60 добавляет многоосевое измерение: несколько параметров оси фиксируются за одну установку.
С чем совместим XM-60?: Он работает в составе лазерной системы Renishaw XL-80 и фирменного программного обеспечения для сбора и анализа данных. Точный состав комплекта уточняйте по даташиту и руководству производителя.
Где скачать паспорт и инструкцию на XM-60?: Даташит и руководство доступны на этой странице ниже. Дополнительную документацию по комплекту можно запросить у наших специалистов вместе с коммерческим предложением.

Где скачать даташит и руководство

Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw XM-60 на сайте «Эффективное производство».

Скачать руководство пользователя (PDF) Первоисточник: Renishaw

Дополнительные материалы:

Буклет — flyer xm 60 AND XM 600 MULTI AXIS CALIBRATORS (136008) (PDF)
