Где скачать паспорт и даташит Renishaw XL-80?

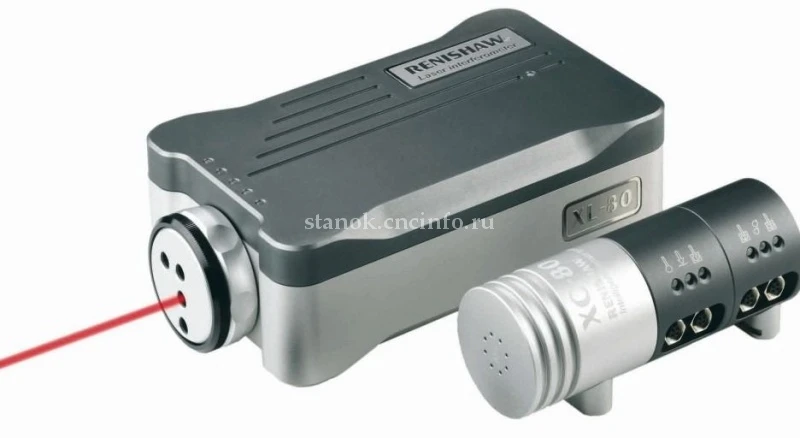

Renishaw XL-80 — лазерный интерферометр (измерительная система, определяющая перемещение по длине волны стабилизированного лазерного излучения) для калибровки станков с ЧПУ, координатно-измерительных машин и других систем линейного позиционирования. Он служит эталоном, с которым сравнивают показания штатной измерительной системы оси.
Преимущества XL-80
Главное достоинство — метрологическая основа: длина волны лазера служит эталоном длины, а результат не зависит от износа механики и от настроек самого станка. Базовый лазерный блок комбинируется с разными наборами оптики, поэтому одной системой можно проверять линейное позиционирование, прямолинейность, плоскостность, перпендикулярность и угловые погрешности. Для пересчёта показаний на реальные условия цеха используют компенсатор температуры и давления воздуха и датчики температуры материала. Полученные данные применяют для таблиц компенсации погрешностей в УЧПУ и для периодической проверки точности станков. Обзор применения системы есть в статье «Интерферометр XL-80: обзор».
Технические характеристики XL-80
| Параметр | Значение |
|---|---|
| Тип | Лазерный интерферометр с лазерной головкой и набором оптики |
| Назначение | Калибровка и диагностика станков с ЧПУ, КИМ, линейных осей |
| Диапазон линейных измерений | до 80 м (уточняйте по документации на комплект) |
| Линейная точность | до ±0,5 мкм/м при компенсации условий среды (по паспорту производителя) |
| Разрешение | 1 нм |
| Виды измерений | Линейные, угловые, прямолинейность, плоскостность, перпендикулярность — в зависимости от оптики |
| Артикул в каталоге | A-9908-0405 |
Где купить оригинальный XL-80?
Компания «Эффективное производство» поставляет оригинальное оборудование Renishaw для контроля точности станков. На комплекты действует гарантия 12 месяцев, к поставке прилагается документация, а специалисты помогают определить состав оптики под ваши задачи. Остальное оборудование этого направления собрано в разделе контроля процесса производства.
Лазерная измерительная система для калибровки линейных осей станков с ЧПУ и КИМ. Используется для построения карт погрешностей и таблиц компенсации.
Какое исполнение XL-80 выбрать
Лазерная головка одинакова для всех задач, а различается состав комплекта. Для проверки только линейного позиционирования достаточно линейной оптики, компенсатора условий среды и штатива. Если нужно оценить прямолинейность, угловые отклонения или перпендикулярность осей, добавляют соответствующие наборы оптики. Для длинных осей и больших станков важны устойчивый штатив и юстировочные принадлежности. Точный состав комплекта согласуйте с поставщиком, исходя из типа станка, длины осей и регламента проверок. Если выбираете между лазерной и кинематической проверкой, см. сравнение QC20-W Ballbar и XL-80.
Частые вопросы
- Для чего нужен Renishaw XL-80?
- Для калибровки и проверки геометрической точности станков с ЧПУ и КИМ. Система измеряет реальное положение оси лазером, и по результатам строят таблицу компенсации погрешностей.
- Какие виды измерений поддерживает XL-80?
- Линейное позиционирование, а с соответствующей оптикой — угловые погрешности, прямолинейность, плоскостность и перпендикулярность. Набор задач определяется составом комплекта.
- Нужен ли компенсатор условий среды?
- Да, на длинных измерениях заметно влияют температура, давление и влажность воздуха. Компенсатор и датчики температуры материала позволяют учесть их в расчёте.
- Где скачать паспорт и инструкцию к XL-80?
- Документация доступна на странице статьи в виде PDF. Для заказа комплекта обратитесь к менеджерам cnc360 — они подскажут состав оптики.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw XL-80 на сайте «Эффективное производство».
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
Дополнительные материалы:
- Краткое руководство — quick start guide xl 80 LASER INTERFEROMETER SYSTEM BASE CASE LAYOUT (132885) (PDF)
- Краткое руководство — quick start guide xl 80 LASER INTERFEROMETER SYSTEM FULL CASE LAYOUT (132879) (PDF)
